Strojní vybavení

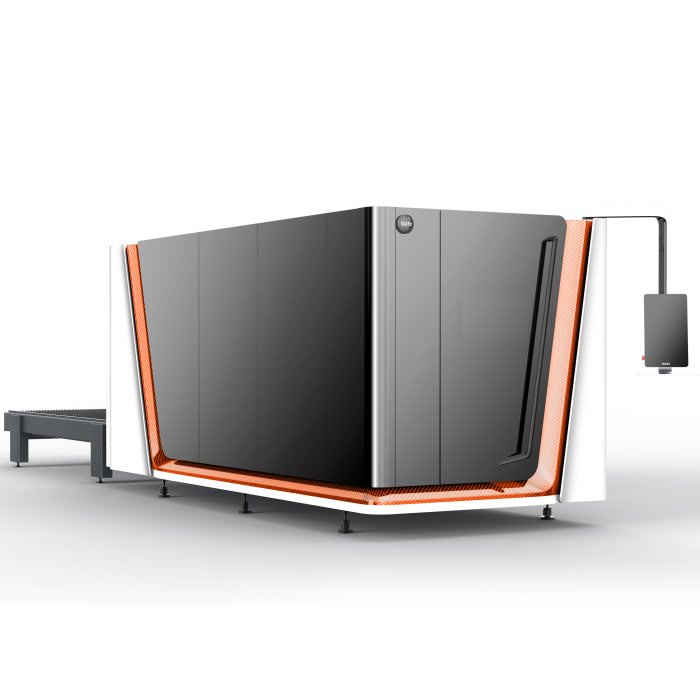

Laserový řezací stroj BODOR P3-12 kW

Technické parametry

Typ laseru

Vláknový (fiber)

Výkon laseru

12 kW

Maximální formát plechu

3 000 × 1 500 mm

Maximální hmotnost plechu

300 kg

Řezané materiály

Konstrukční ocel, nerezová ocel, hliník, měď a další barevné kovy

Tloušťka řezaného materiálu

1–40 mm (podle materiálu)

Měď – tloušťka

1–10 mm

Řezné plyny

Kyslík (O₂), dusík (N₂)

Max. rychlost polohování

200 m/min*

Přesnost polohování

±0,05 mm/m*

* Údaj výrobce.

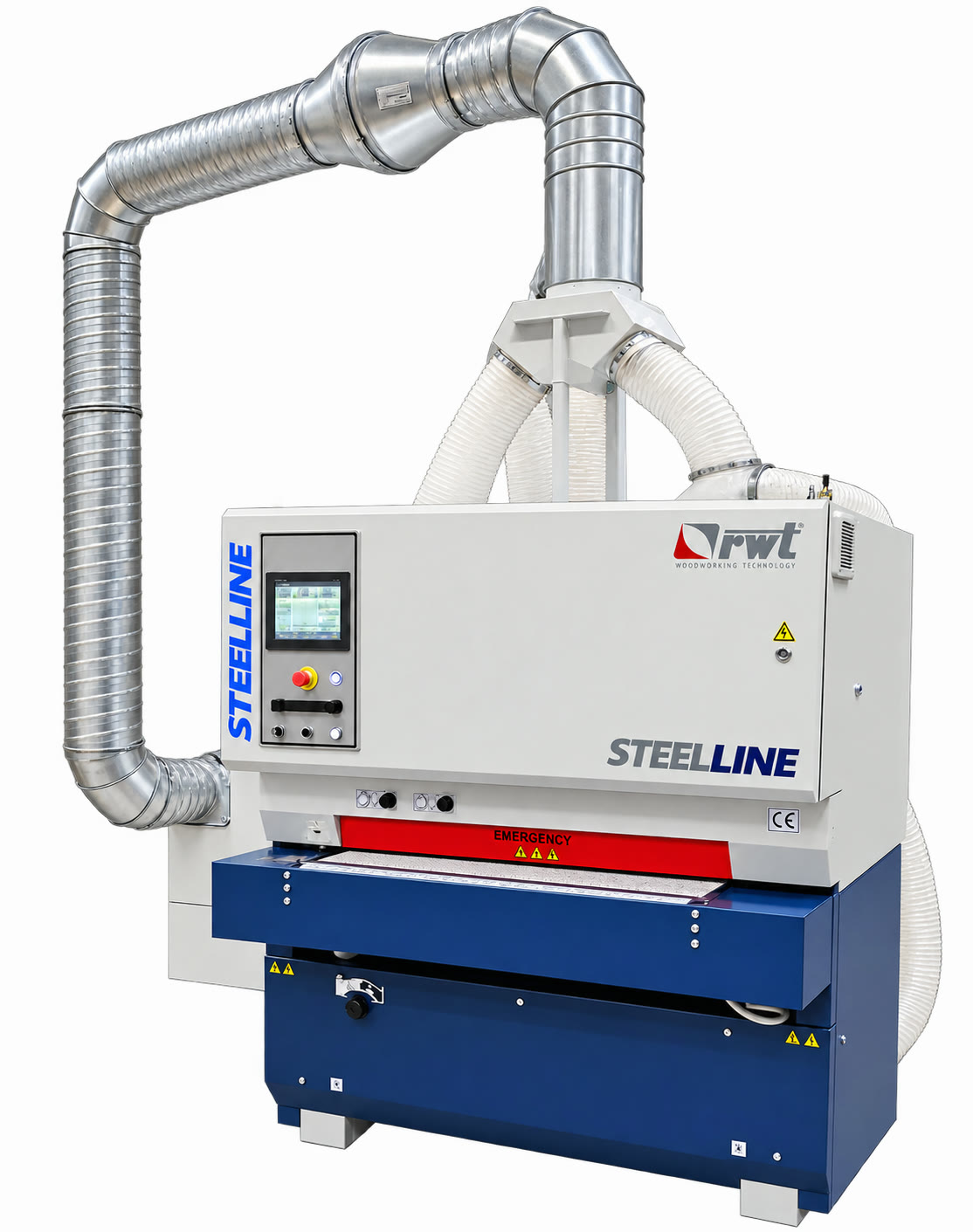

Stroj pro odjehlování a finální úpravu BSM 1100 RD

Technické parametry

Výrobce

RWT – STEELLINE

Pracovní šířka

1 100 mm

Tloušťka dílce

0,2–160 mm

Podávací rychlost

0,2–10 m/min

Pracovní jednotky

Brusný pás (R) + disková jednotka (D)

Technologické operace

Odjehlování, zaoblování hran, broušení a finální úprava povrchu

Zpracovávané materiály

Ocel, nerezová ocel, hliník*

Typické využití

Laserové výpalky, výstřižky a plechové díly

* Údaj výrobce.

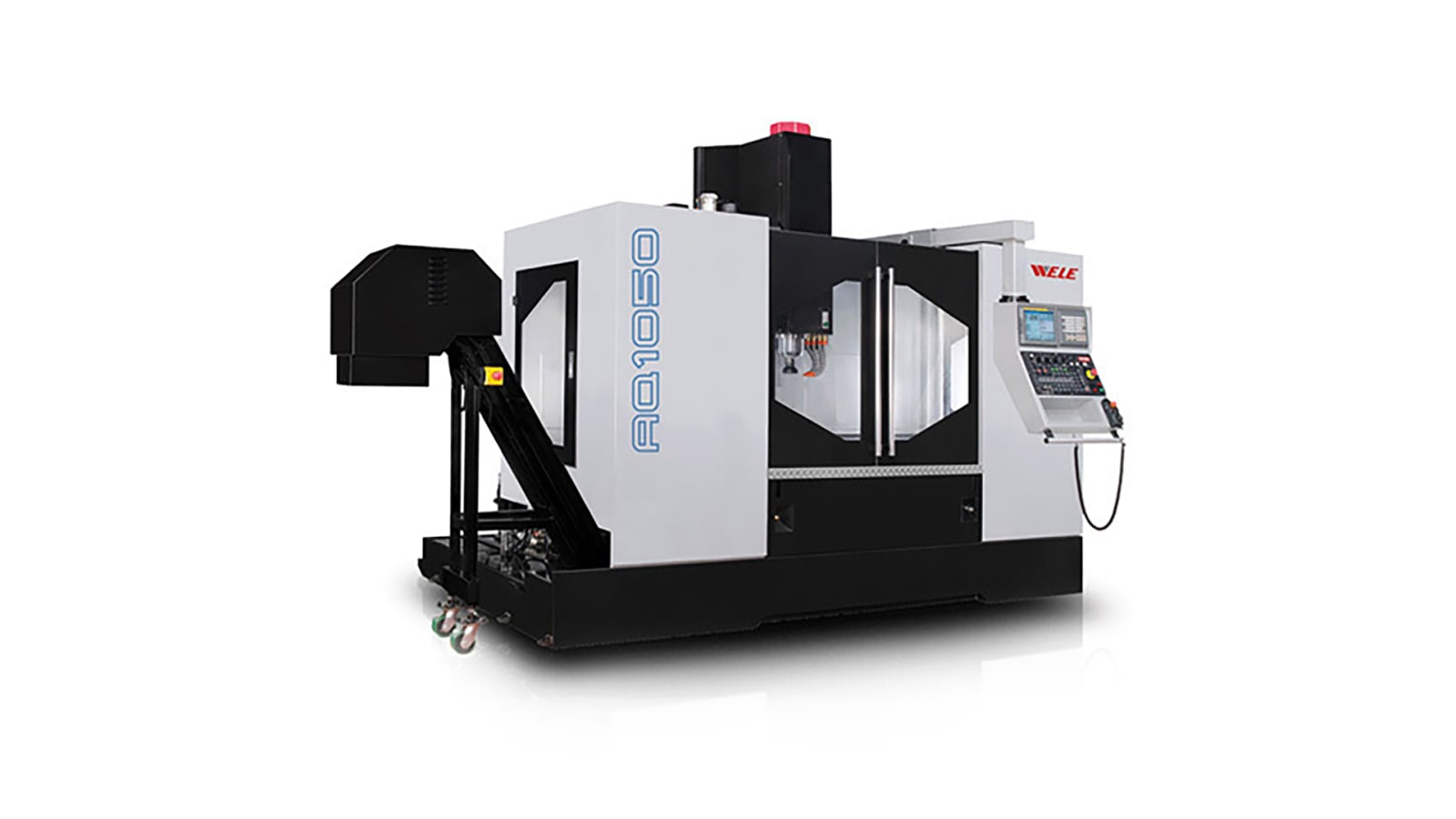

TOYODA AQ1050

Technické parametry

Rozměry pracovního stolu

1 200 × 510 mm

Maximální otáčky vřetena

13 000 ot./min

Maximální zatížení pracovního stolu

600 kg

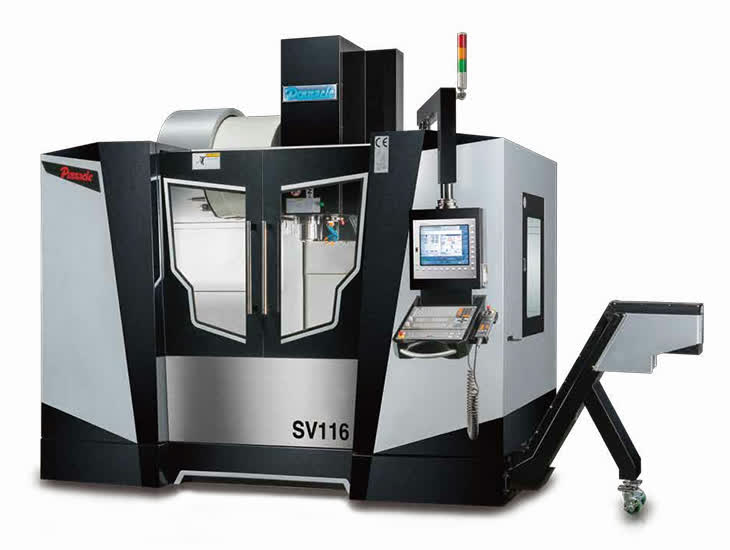

CNC vertikální obráběcí centrum PINNACLE PK-VMC 1160

Technické parametry

Typ stroje

3osé CNC vertikální obráběcí centrum

Pracovní pojezd osy X

1 140 mm

Pracovní pojezd osy Y

610 mm

Pracovní pojezd osy Z

610 mm

Rozměry pracovního stolu

1 300 × 610 mm

Maximální zatížení stolu

850 kg

Maximální otáčky vřetena

10 000 ot./min

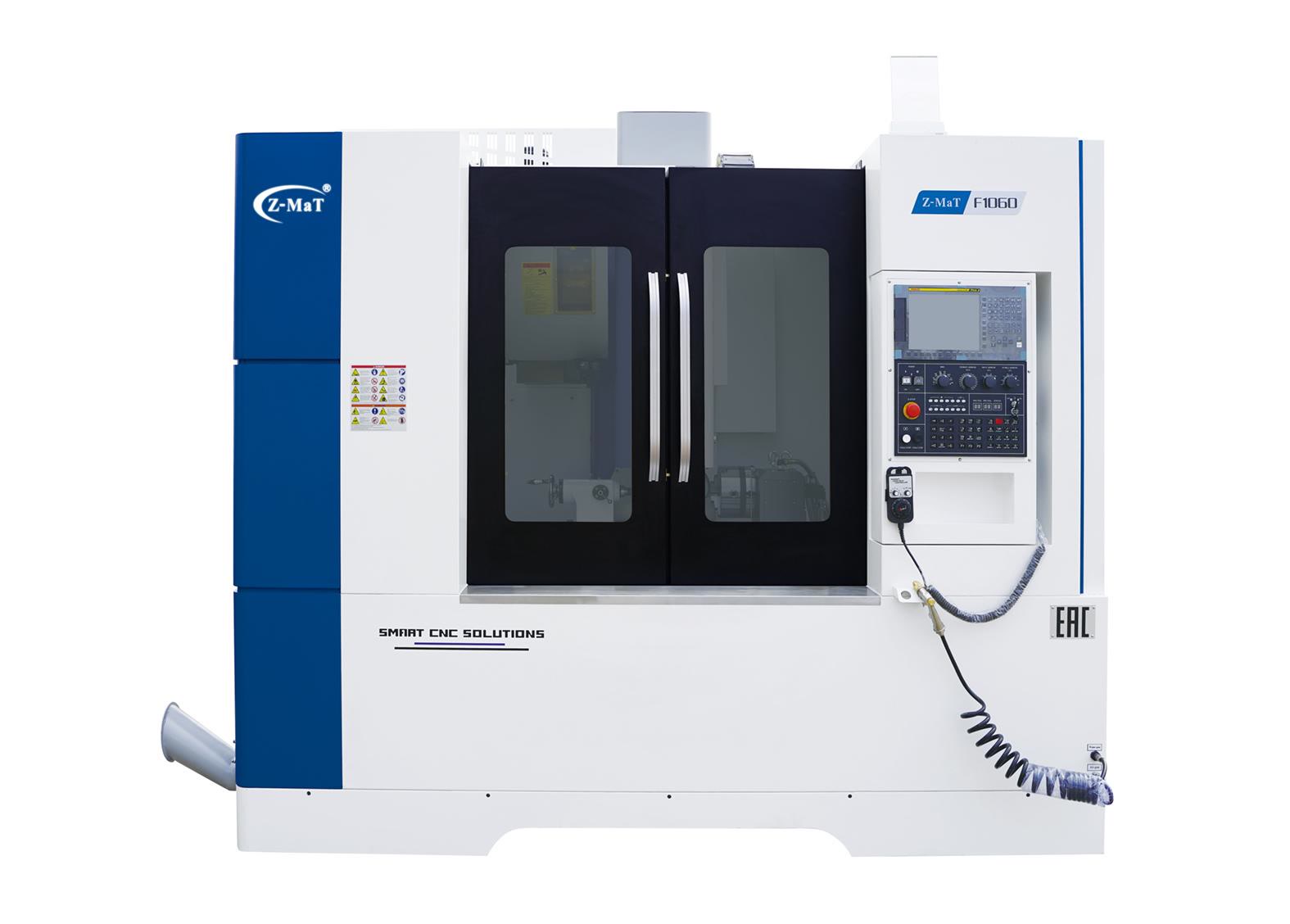

CNC vertikální obráběcí centrum Z-MaT F1060

Technické parametry

Pojezd stolu v ose X

1 000 mm

Pojezd stolu v ose Y

600 mm

Pojezd vřeteníku v ose Z

550 mm

Vzdálenost čela vřetena od stolu

130–680 mm

Upínací plocha stolu

1 200 × 600 mm

Maximální zatížení stolu

600 kg

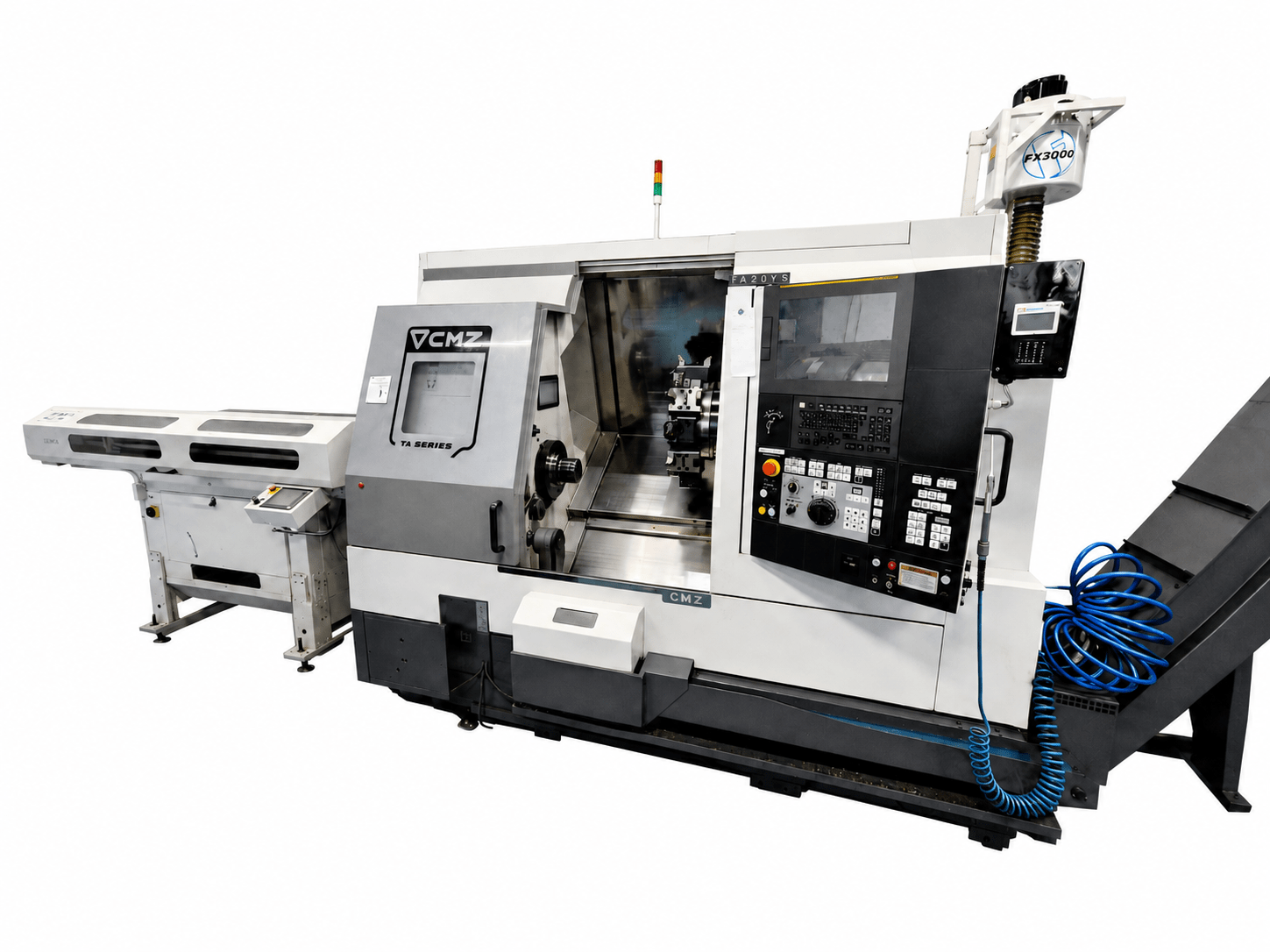

CMZ TA20YS

Technické parametry

Maximální průměr soustružení

460 mm

Maximální délka soustružení

649 mm

Maximální průměr tyče

66 mm

Pojezd v ose X

310 mm

Pojezd v ose Z

640 mm

Pojezd v ose Y

+70 / −50 mm

Pojezd v ose B

640 mm

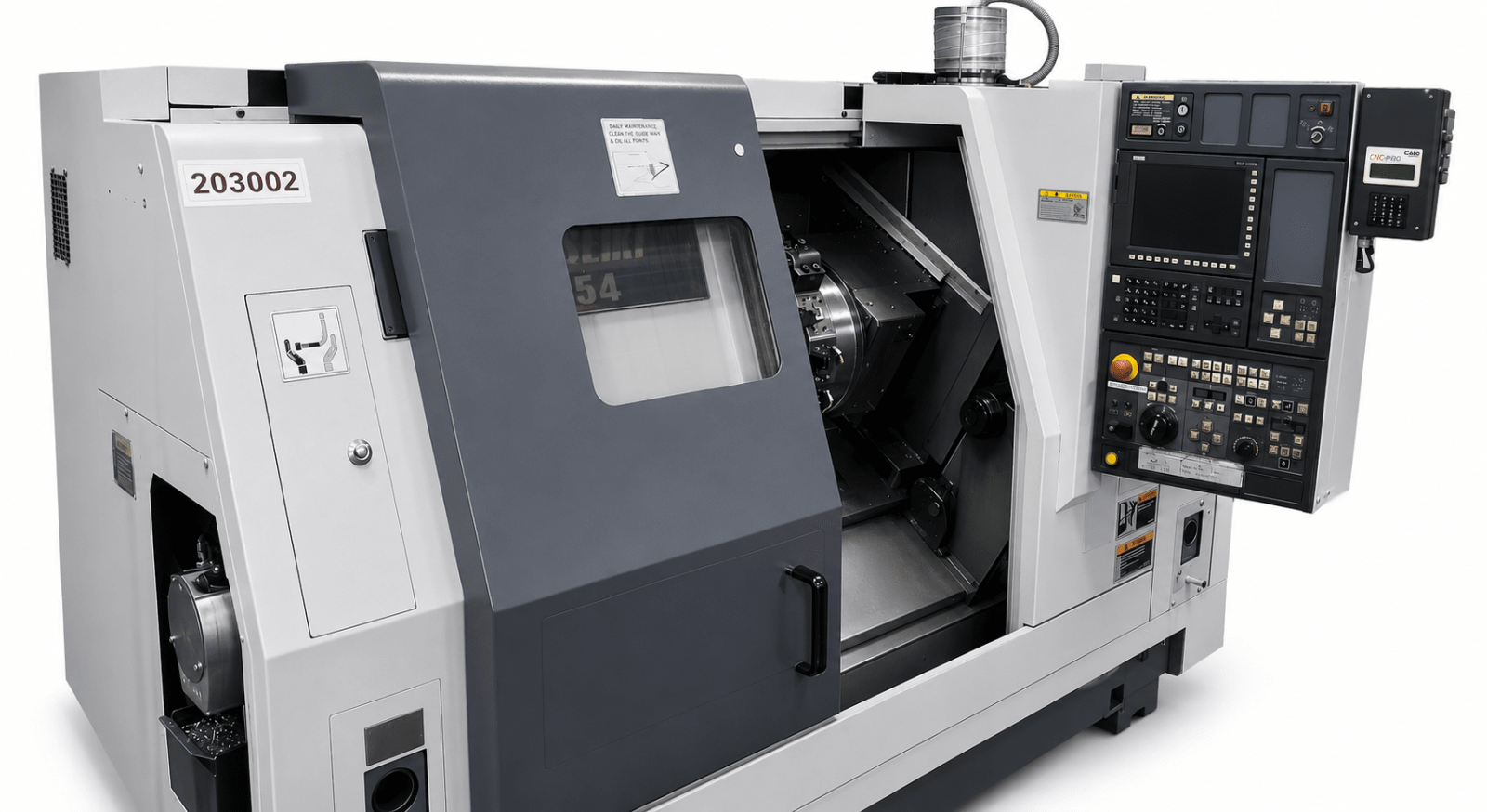

Mori Seiki SL 154

Technické parametry

Maximální průměr soustružení

430 mm

Maximální délka soustružení

519 mm

Maximální průměr tyčového materiálu

45 mm

Průchod vřetena

52–56 mm

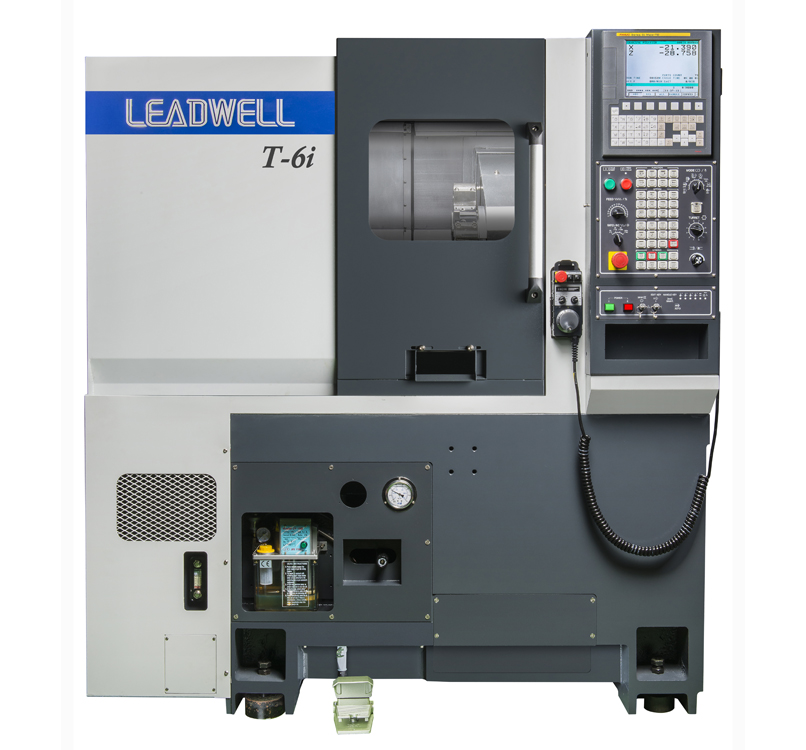

CNC soustružnické centrum LEADWELL T6

Technické parametry

Typ stroje

CNC soustruh

Maximální oběžný průměr

450 mm

Maximální průměr soustružení

210 mm

Maximální délka soustružení

420 mm

Maximální průměr tyče

51 mm

Maximální otáčky vřetena

4 500 ot./min

Počet nástrojových pozic

12

Výkon motoru vřetena

11 kW

Řídicí systém

FANUC

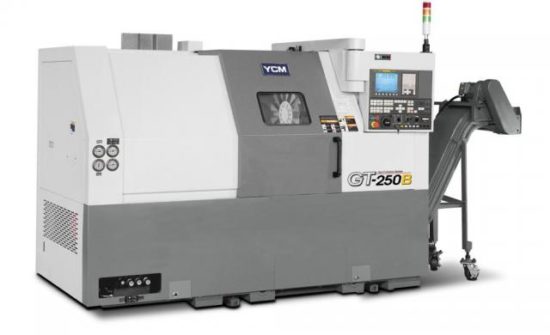

YCM GT250B

Technické parametry

Oběžný průměr nad ložem

550 mm

Maximální průměr obrobku

350 mm

Maximální délka obrobku

515 mm

Průchod vřetena

75 mm

Maximální otáčky vřetena

3 500 ot./min

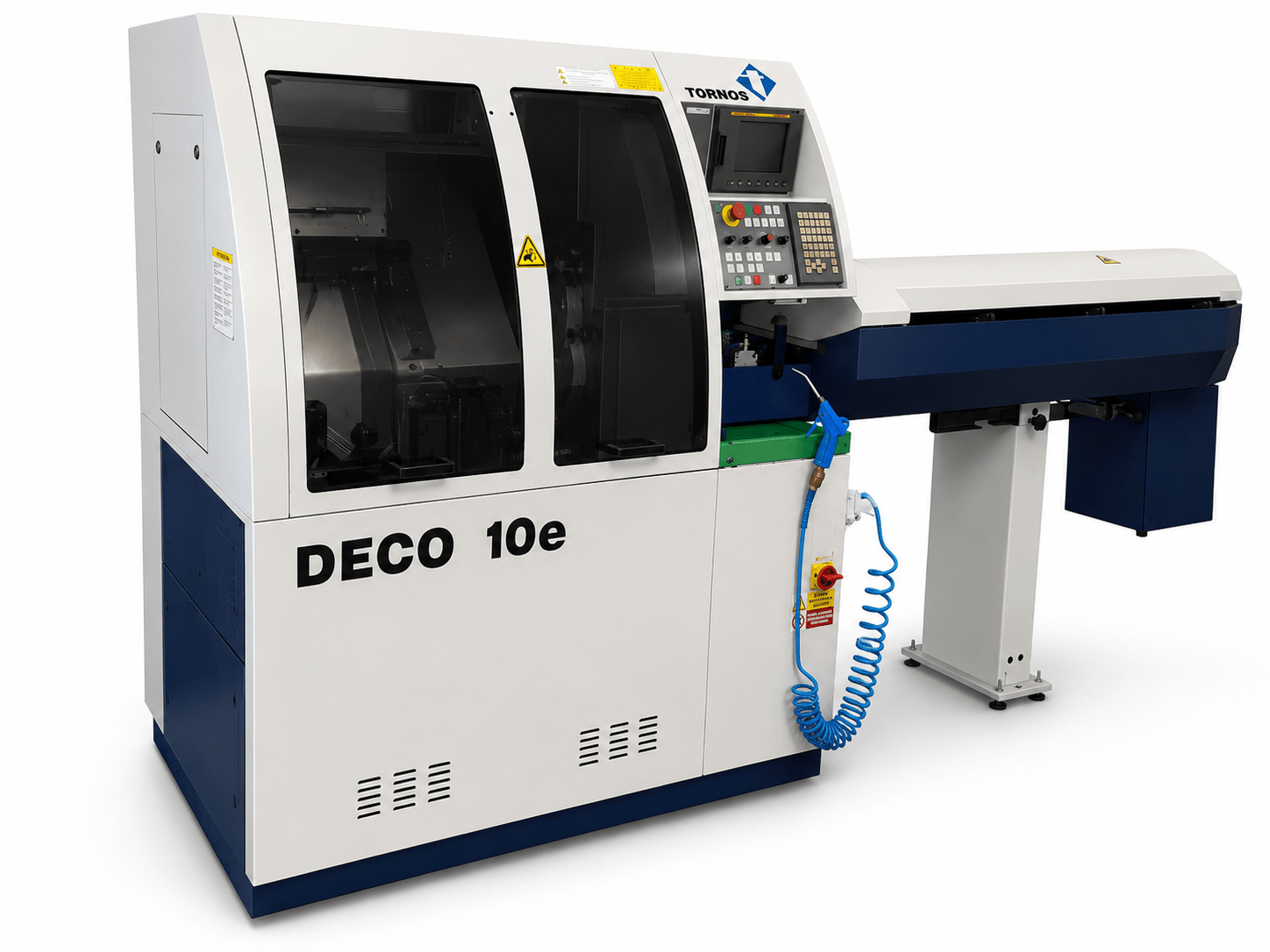

Dlouhotočný automat TORNOS Deco 10e

Technické parametry

Maximální průměr tyče

10 mm

Maximální délka obrobku dle typu vodicího pouzdra

60 / 90 mm

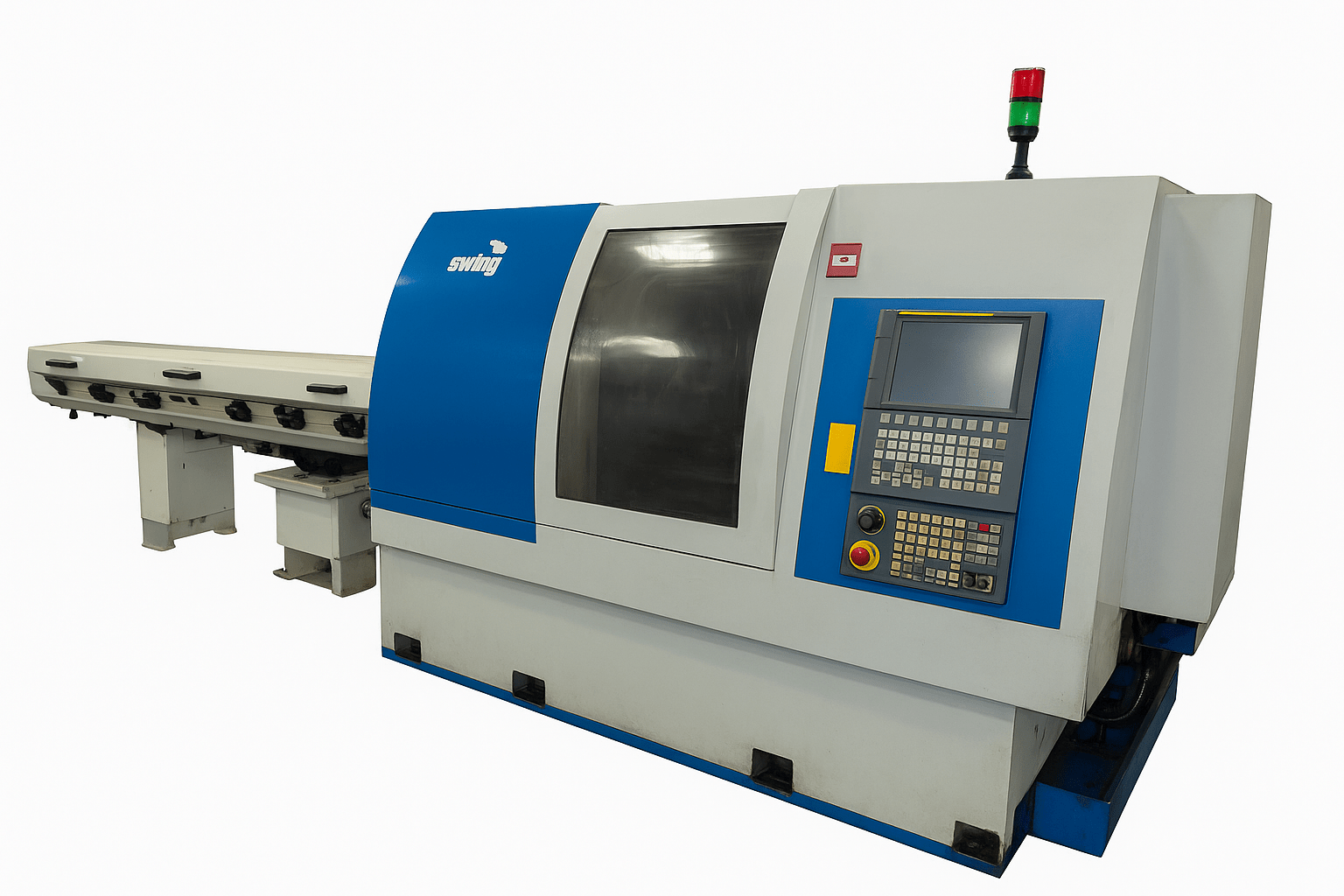

Dlouhotočný automat Manurhin KMX SWING 1032

Technické parametry

Maximální průchod tyčí

27 mm

Maximální délka obrobku opracovaná v jedné operaci

250 mm

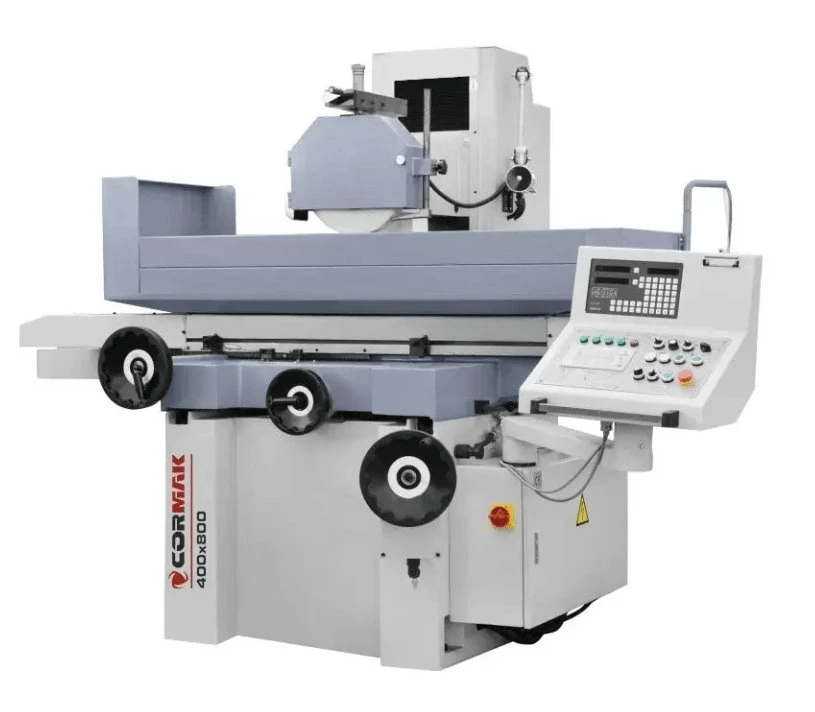

Bruska na plocho CORMAK 400x800

Technické parametry

Maximální nosnost stolu včetně upínacího zařízení

500 kg

Rozměry pracovního stolu

406 × 813 mm

Rozměry magnetického stolu

400 × 800 mm

Maximální pojezd stolu

450 × 810 mm

T-drážky stolu

3 × 14 mm

Maximální vzdálenost mezi povrchem stolu a středem vřetena

580 mm

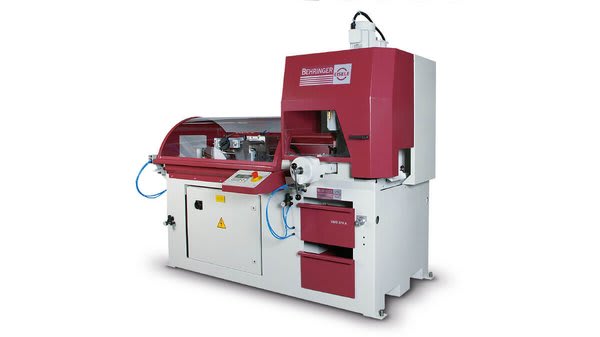

Kotoučová pila Behringer VMS 370A

Technické parametry

Maximální průměr pilového kotouče

370 mm

Kruhový materiál při 90°

max. Ø 130 mm

Kruhový materiál při 45°

max. Ø 130 mm

Plochý materiál při 90°

max. 200 × 100 mm

Plochý materiál při 45°

max. 140 × 100 mm

Čtvercový materiál při 90°

max. 120 × 120 mm

Čtvercový materiál při 45°

max. 100 × 100 mm

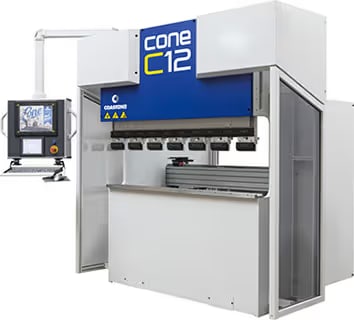

Ohraňovací lis Coastone C12

Technické parametry

Lisovací síla

440 kN

Pracovní rychlost

10 mm/s

Maximální délka ohybu

1 300 mm

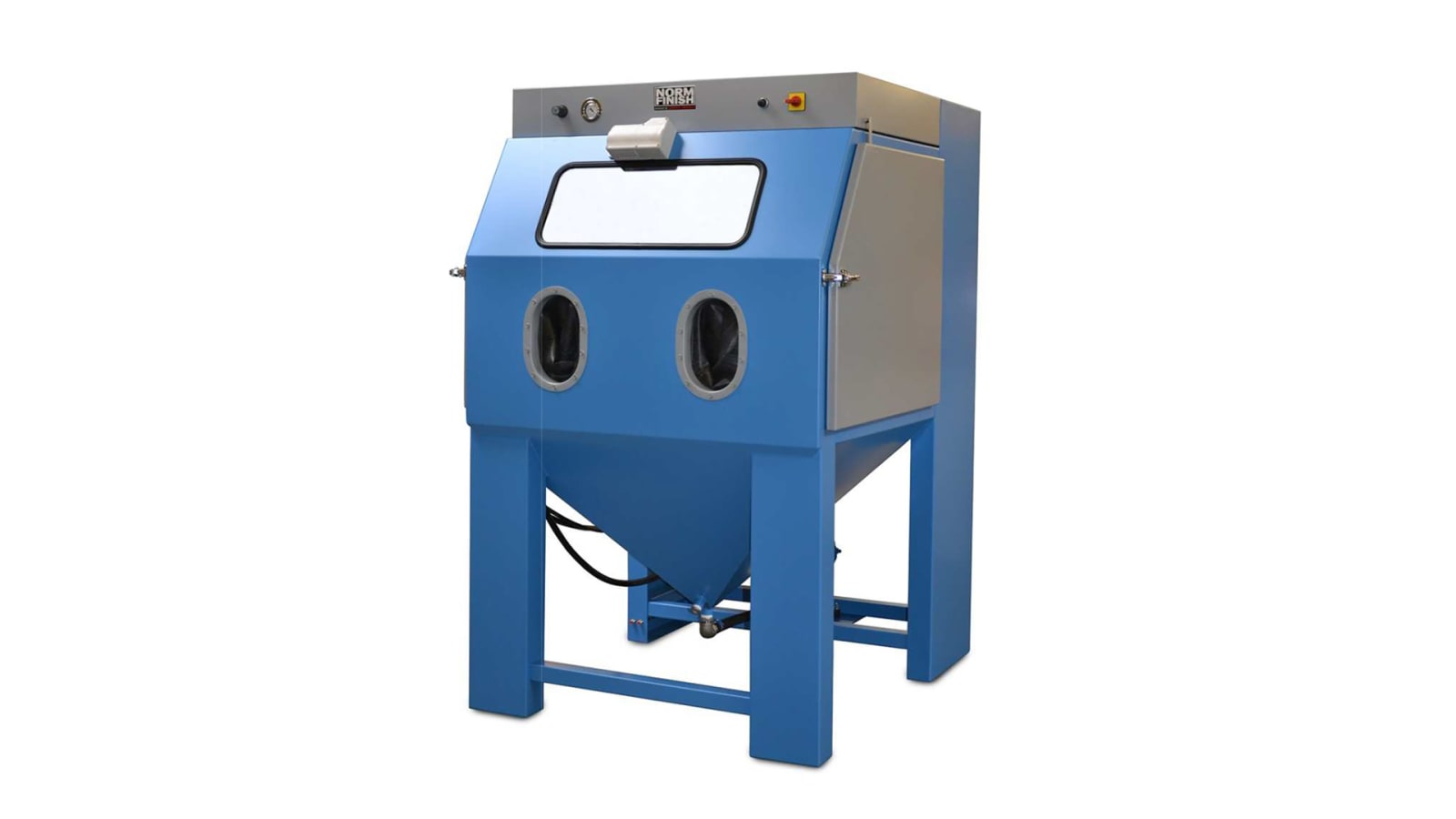

NORMFINISH® NP-12

Dalším vybavením je tryskací kabina NORMFINISH® NP-12. Ta je určena pro opracování pevných dílů mokrou cestou, směsí vody a nekorozivních tryskacích médií, jako jsou skleněné kuličky (balotina), bílý korund nebo keramika.

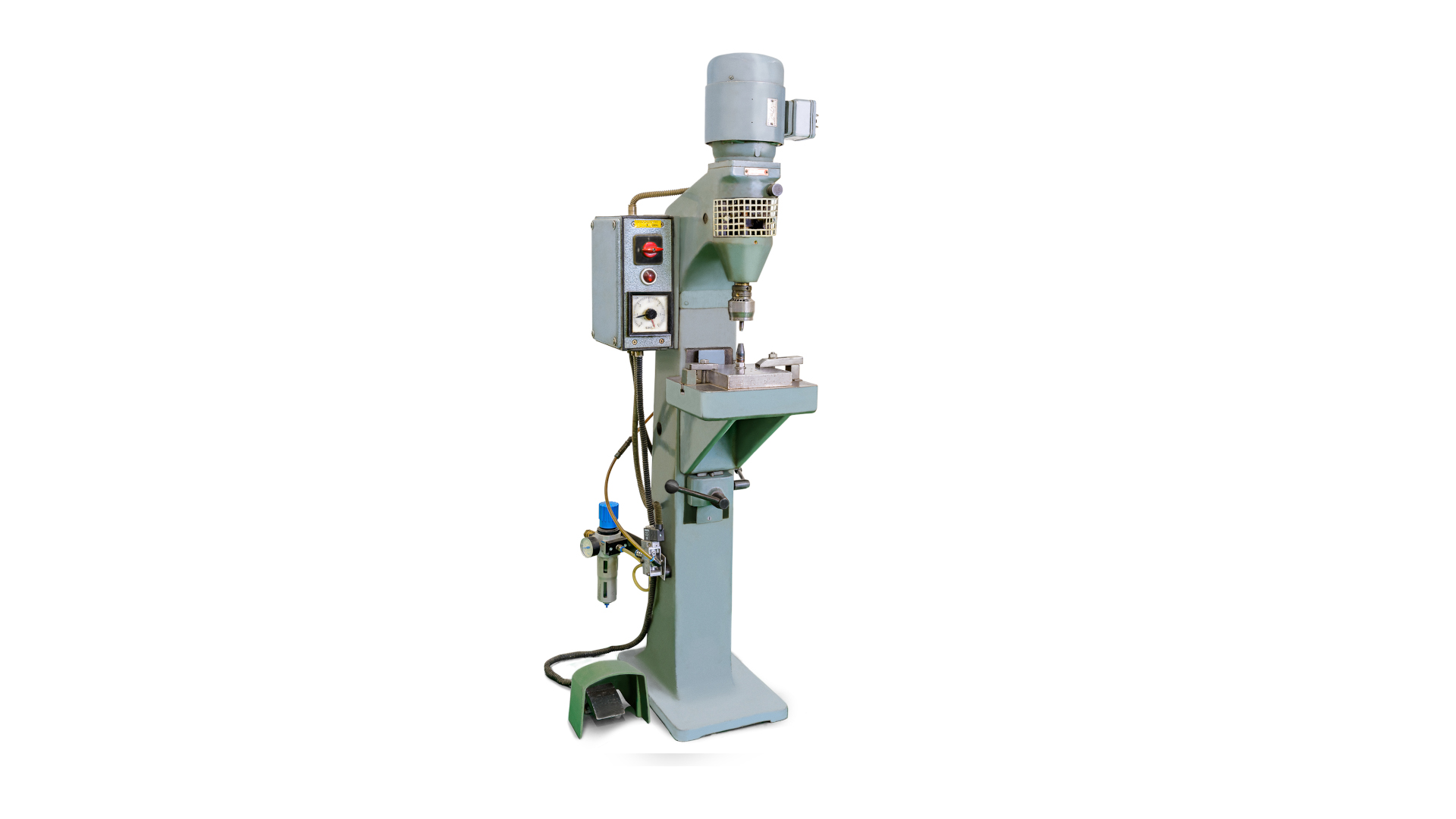

THIELICKE WN6

Jako jedni z mála nabízíme v CENTESu i rotační nýtování (brekrování). To provádíme na orbitálním nýtovacím stroji THIELICKE WN6.

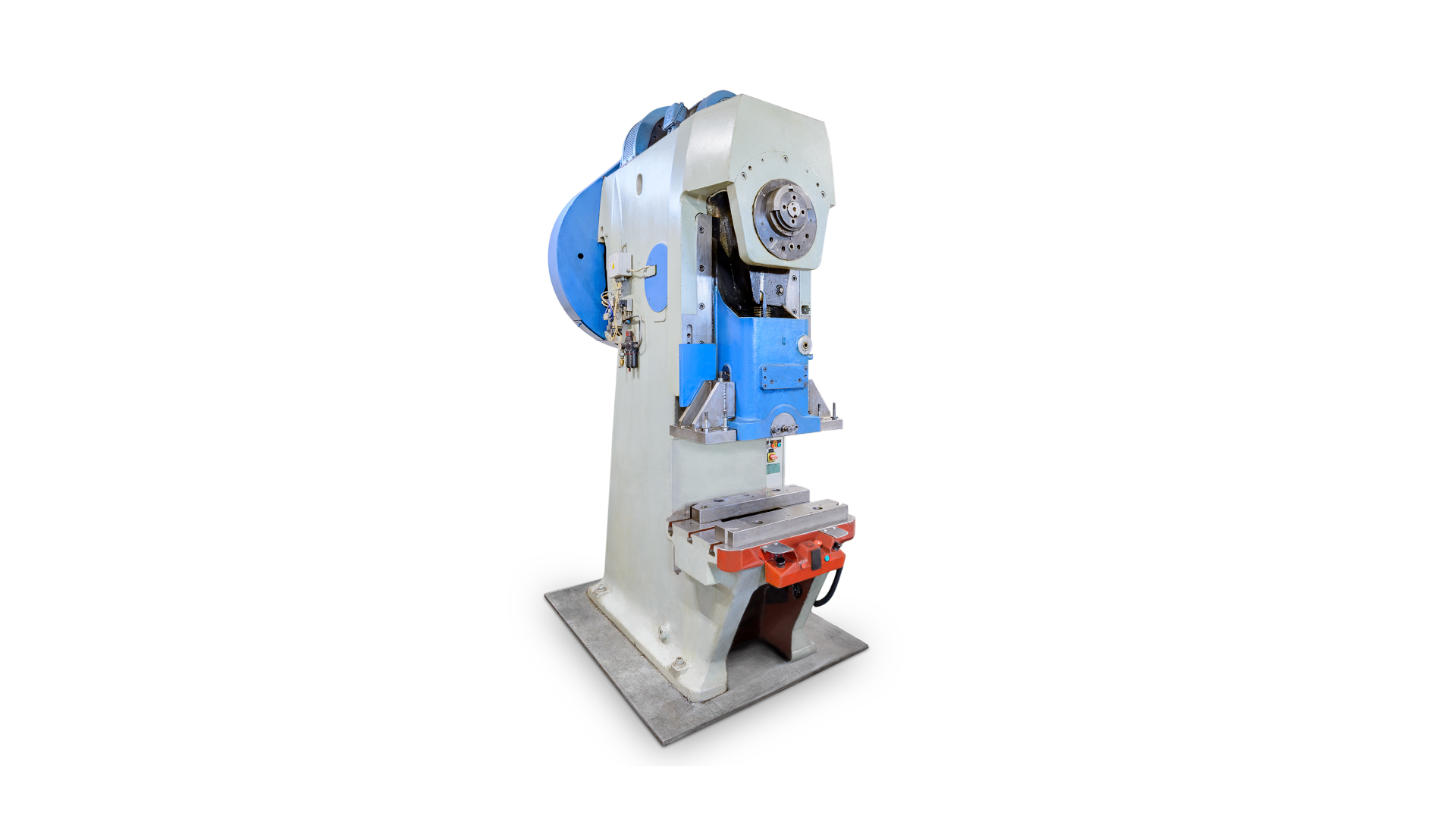

EXCENTRICKÉ LISY 6,3 – 160 t

Vlastníme i celou řadu excentrických (výstředníkových) lisů. Díky nim můžeme lisovat silou 6,3 – 160 tun.

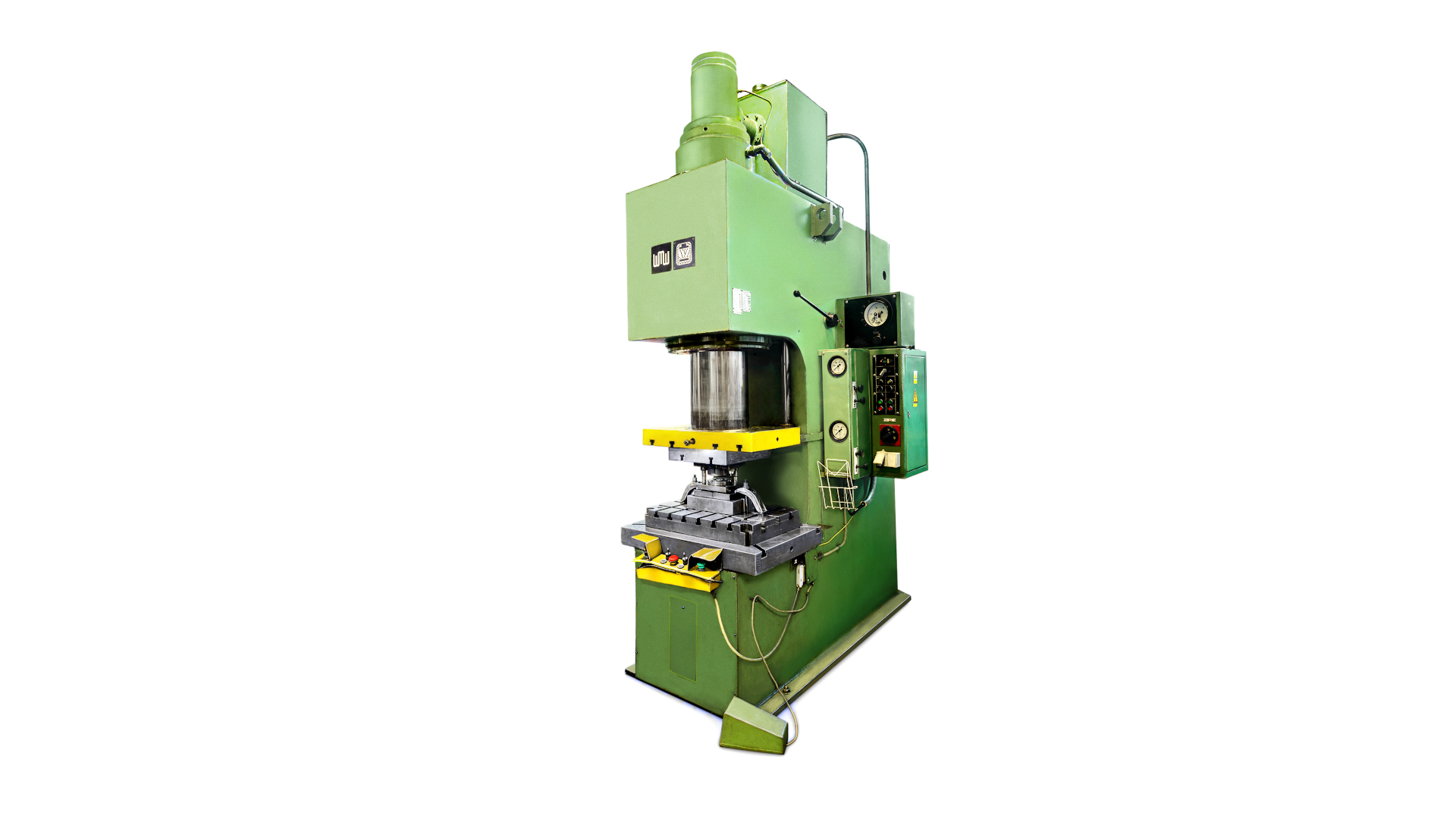

HYDRAULICKÉ LISY 5 – 160 t

Pracujeme také s několika hydraulickými lisy. K dispozici máme i kvalitní víceúčelový hydraulický CDC lis s otevřeným rámem tvaru „C“.
